高低溫、濕度、鹽霧、覆冰、淋雨、光照氣候室的系統設計

高低溫、濕度、鹽霧、覆冰、淋雨、光照氣候室可模擬極端低溫、高溫、濕熱、降雪、太陽輻照、積冰凍雨、淋雨、凍霧等地球表面的氣候環境。在所有的氣候環境中，溫度、濕度是最基本的氣候因素，風、雨、雪、冰、霧等氣候環境是在溫度和濕度的基礎上，通過增加專用環境模擬設備而實現的。

下面，我們來看看怎么改氣候室的系統是怎么設計的。

產品名稱：環儀儀器 高低溫、濕度、鹽霧、覆冰、淋雨、光照氣候室

為實現以上功能，設計了基礎環境模擬系統的總體結構。如下圖所示，共包括 8個子系統，其中制冷系統、載冷載熱系統、循環風系統、新風系統和微正壓系統等 5個子系統為核心子系統；變頻啟動系統、冷卻水系統和集成控制系統等 3個子系統為配套子系統，為常規設計。

核心子系統設計方案：

1.制冷系統

要實現極端低溫環境， 制冷系統的蒸發溫度應達到-70 ℃ ，而實現如此低的蒸發溫度主要有兩種制冷方式：雙級壓縮制冷與復疊制冷。

在較低的蒸發溫度下，復疊制冷系統的經濟性更好，而且復疊系統可采用兩種不同的制冷劑， 每種制冷劑都在安全壓力范圍內，安全性和可靠性更好。

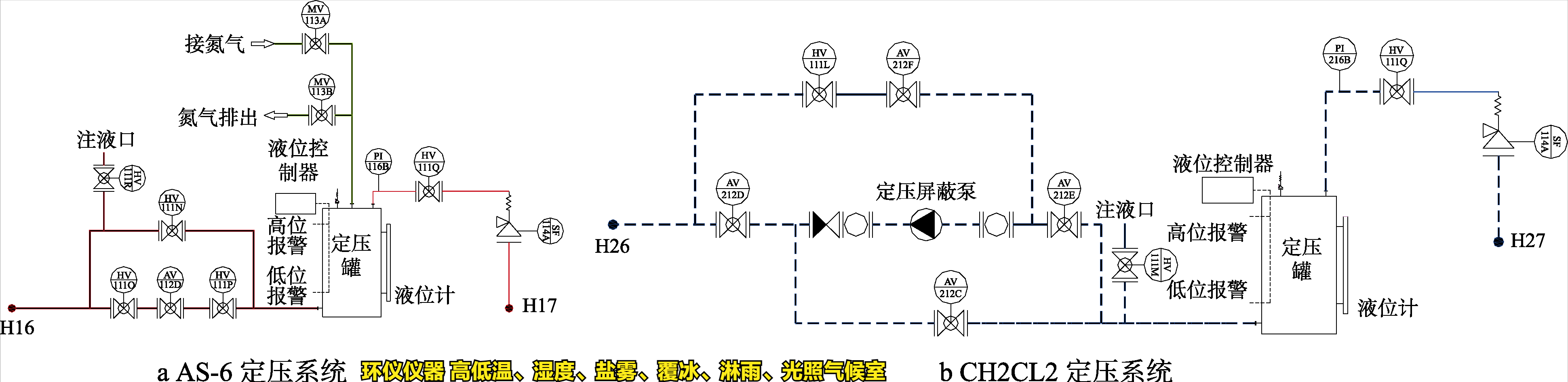

2.載冷載熱系統與循環風系統

載冷載熱系統包括一級循環和二級循環，其中AS-6 系統一級循環的設備主要包括循環泵、中溫蒸發器、蒸汽加熱板換、冷卻水板換等；二級循環的設備主要包括循環泵、管道電加熱器、循環風系統換熱器、混溫調節閥門等。

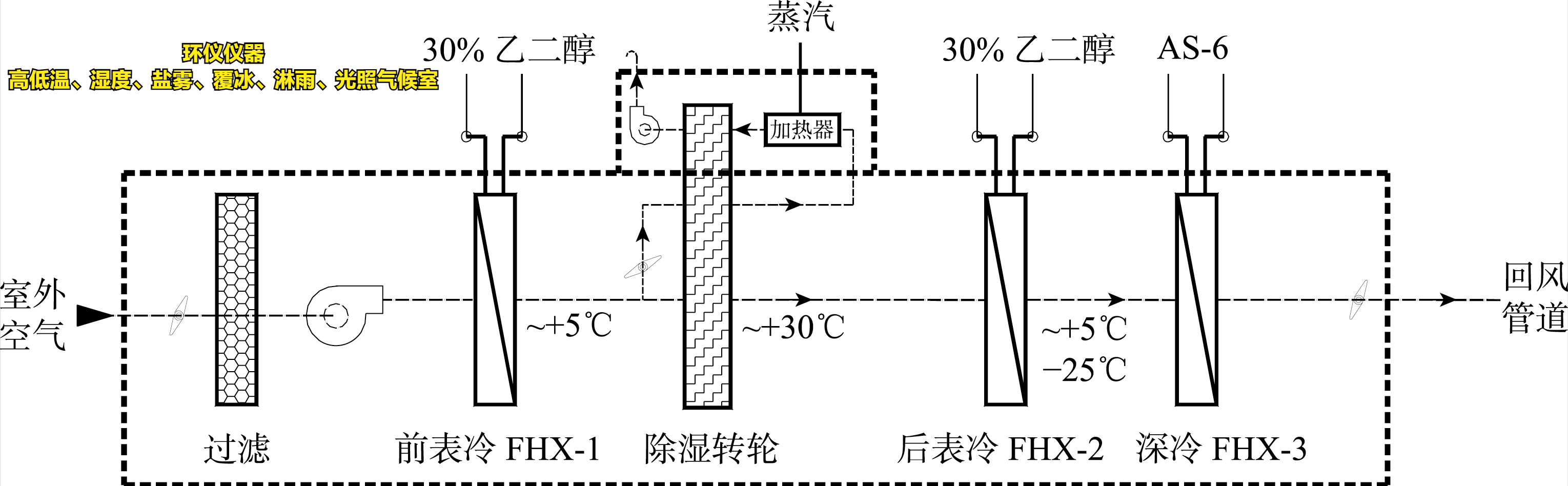

3.新風及微正壓系統

微正壓系統與新風系統聯合工作進行除濕， 微正壓系統主體為單向機械式泄壓窗。主要組成結構包括保溫箱體、閥門門體、配重執行機構、壓差傳感器、限位開關、電磁門吸、風口防護格柵等。

通過以上設計，可實現-55~74 ℃的溫度環境及RH 為 5%~95%的濕度環境，并可完全支持降雪、太陽輻射、凍雨、淋雨、吹風等特殊氣候試驗。設計出的基礎環境模擬系統滿足大型綜合氣候實驗室的使用要求。

如有產品選型疑問，可以咨詢環儀儀器相關技術人員。
