LED模組快速升降溫試驗箱的試驗要求

LED模組的快速升降溫試驗需要使用LED模組快速升降溫試驗箱，試驗過程是以常溫→低溫→低溫停留→高溫→高溫停留→常溫作為一個循環，溫度循環試驗的嚴苛程度是以高/低溫度范圍、停留時間以及循環數來決定的。根據不同產品，試驗要求也會有所不同。

1. CJ/T 420-2013 LED路燈 試驗5.5 溫度循環試驗

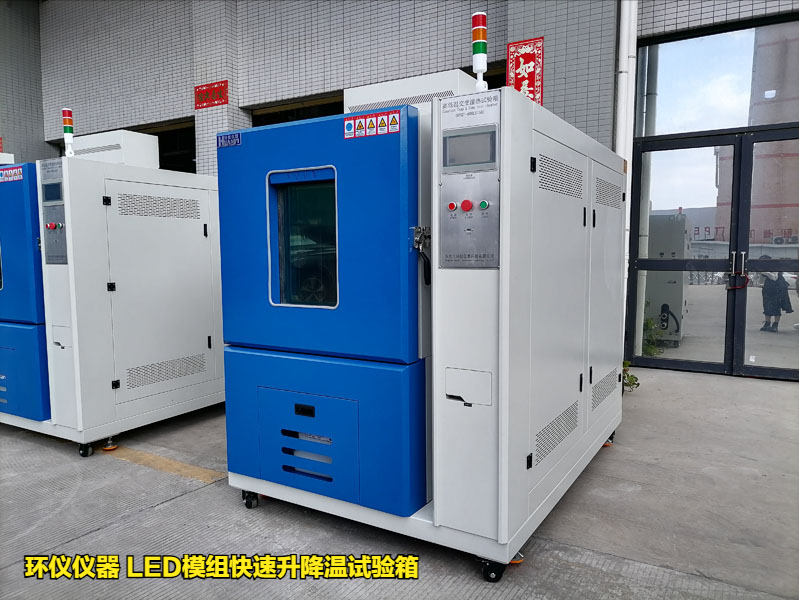

試驗設備：環儀儀器 LED模組快速升降溫試驗箱

試驗要求：

燈具在額定電壓條件下的溫度循環試驗按GB/T2423.22-2002第2章的規定進行，選擇Ta為

-40 ℃，Tb 為+55 ℃，溫度變化率為(5±1)℃/min，兩個溫度各自暴露時間為3h，循環數為10個。

2.GB/Z 45268-2025 LED光源和LED燈具主要組件可靠性試驗指南 試驗5.13.2 連續件溫度循環（TMCL）

試驗設備：環儀儀器 LED模組快速升降溫試驗箱

試驗要求：

該AST的目的是確定焊點由極端溫度變化引起的機械應力是穩定的。根據適用的LED封裝規范

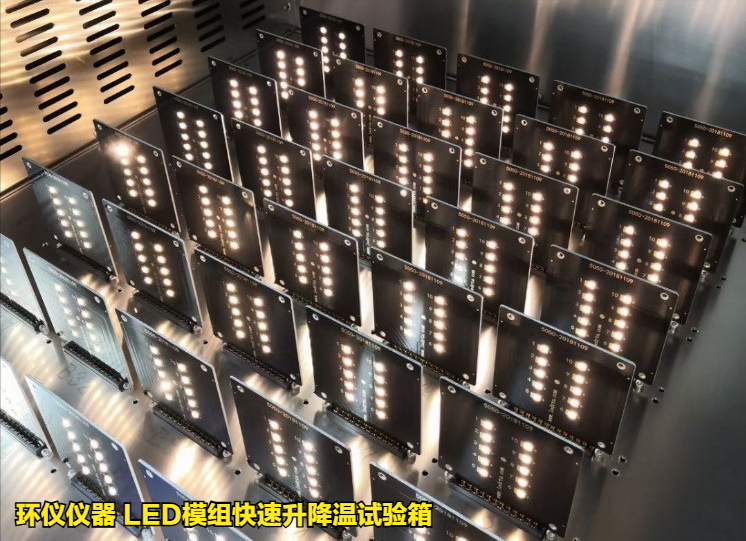

(應用文件、制造商數據表)，選擇最接近制造商規定的工作溫度范圍的TMCL條件，除非制造商希望試驗按照更嚴格的循環條件。溫度變化率建議在10℃/min和15℃/min之間。建議記錄TMCL， 選擇的循環條件和變化率在報告中。LED封裝連接件按照JESD22-A104D進行試驗，并適用于下列試驗條件:

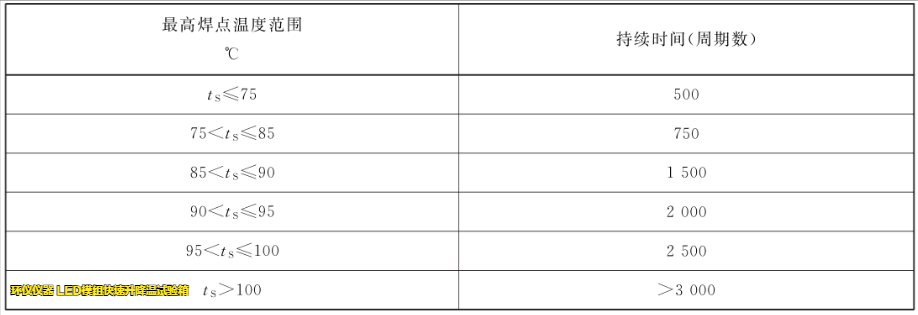

a)持續時間:按下表;

b)浸泡模式4(最短浸泡時間15min);

c)tamb的TMCL條件：-40℃至規定的最高溫度，最低為85℃。

以上兩個試驗要求僅供參考，如需了解更多試驗內容，可以咨詢環儀儀器相關技術人員。
