深冷試驗設備的產品方案

常規低溫試驗箱溫度只可達到-65℃，不能滿足電子元器件、組件、整機以及材料研究領域在更寬溫度范圍的試驗需求。為了解決此問題，行業需要能達到更低溫度的試驗設備，為特殊領域的電子元器件、組件的開發以及材料研究提供理想的溫度環境試驗。

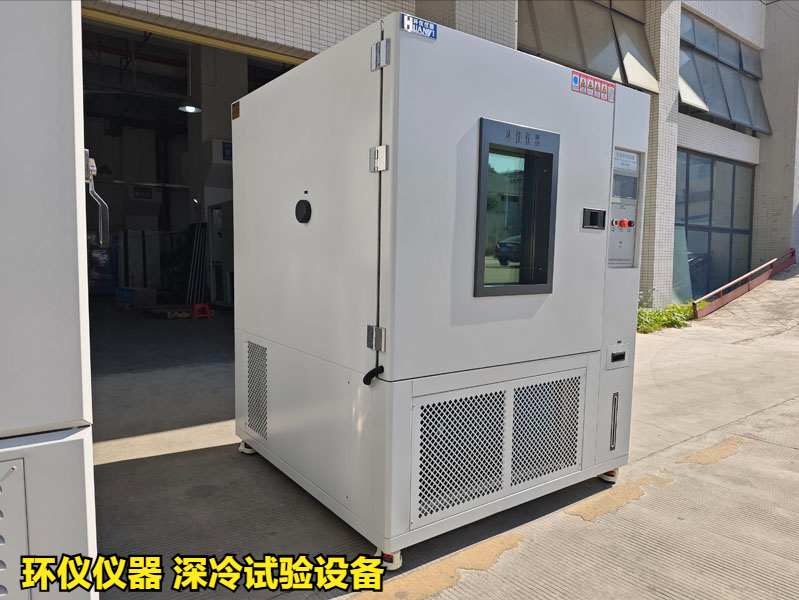

產品名稱：環儀儀器 深冷試驗設備

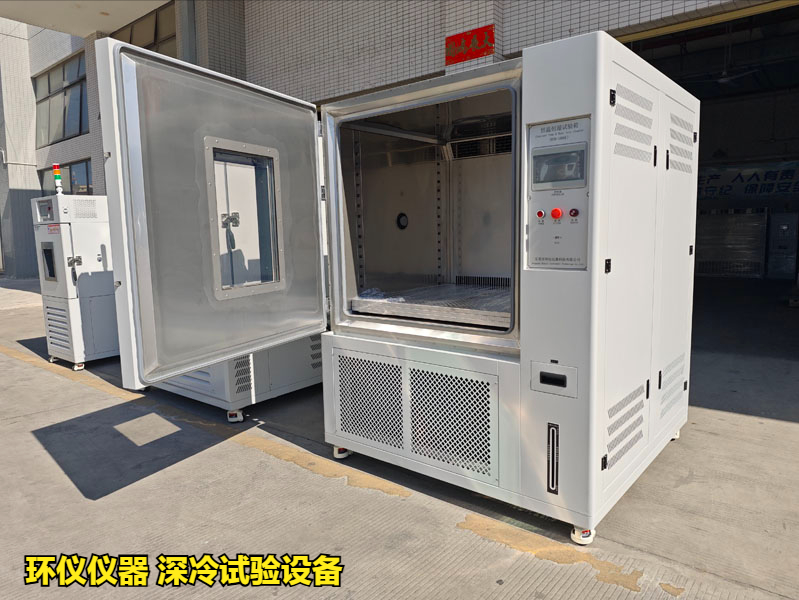

試驗箱組成：試驗箱主要由試驗箱體、自增壓液氮容器、液氮絕熱傳輸管道、控制部分等組成。

技術原理：

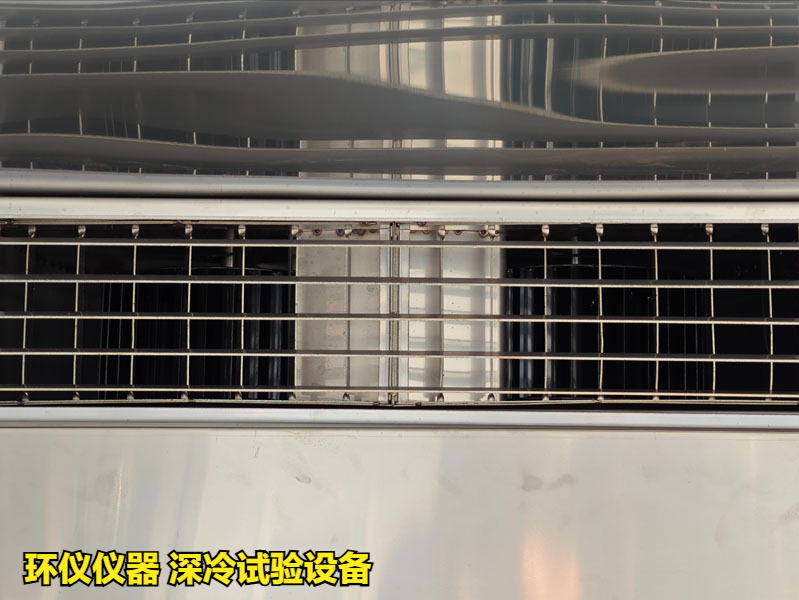

1.試驗箱的加熱方式是采用鰭片式不銹鋼加熱管對箱內空氣進行加熱。

2.制冷方式是利用液氨在試驗箱內噴淋吸熱方式對試驗箱進行降溫。當控制器的設定溫度低于箱內實際溫度時，控制器輸出制冷信號開啟制冷電磁閥經過輸液管道從增壓后的液氨容器向試驗箱內輸送液氮，利用液氮的潛熱和顯熱吸收熱量進行降溫;

3.當控制器的設定溫度高于試驗箱內實際溫度時，控制器輸出加熱信號，關閉制冷電磁閥，同時給箱內的加熱裝置通電進行加熱升溫。控制器采用模糊 PID 控制模式，當箱內實際溫度接近設定值時，調整輸出比例，直至實現精確控溫，試驗箱的控溫精度在空載時小于等于±1℃。

技術指標：

1.平均降溫速率：

室溫~-80℃：＞15℃/分鐘(空載)

-80℃~-120℃：＞10℃/分鐘(空載)

-120℃~-150℃：＞5℃/分鐘(空載)

2.室溫~-120℃,連續工作3小時，箱體外表面不結霜;

3.設備在-80~-150℃之間，保溫2h，表面不得結霜結露，各部位不得有液氮及氣體泄漏現象。

如有深冷試驗設備的選型疑問，可以咨詢環儀儀器相關技術人員。
