人造板材釋放甲醛不僅受自身生產(chǎn)過程、產(chǎn)品性質(zhì)影響，而且受溫濕度、空氣流通性、板材載荷量等環(huán)境因素影響，導致甲醛釋放量和釋放持續(xù)時間不同，對環(huán)境的影響程度不同。氣候箱測試法則是測定人造板甲醛釋放量的常用方法，下面我們來了解一下，如何使用醛環(huán)境排放箱測定人造板及其制品中甲醛釋放量。
人造板及其制品中甲醛釋放量測定：

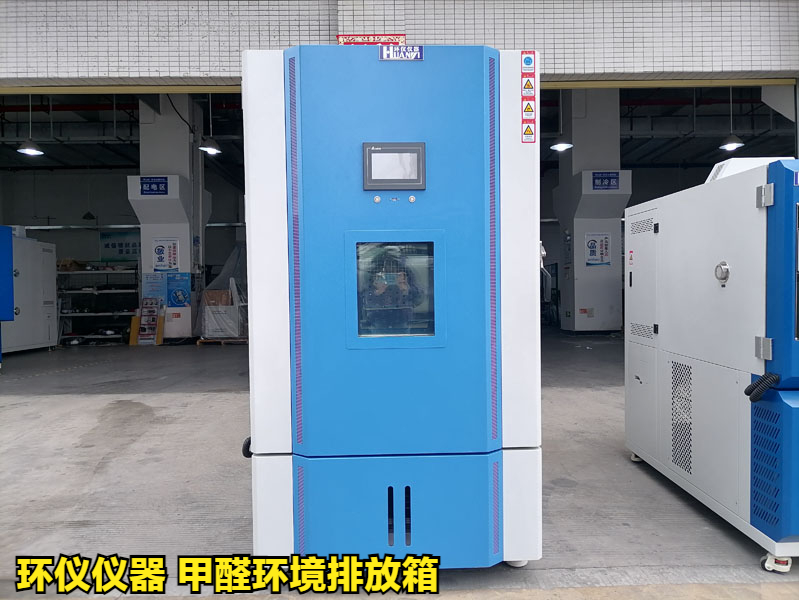

試驗設(shè)備：環(huán)儀儀器 甲醛環(huán)境排放箱
甲醛釋放：
試樣在排放箱的中心垂直放置，表面與空氣流動方向平行。排放箱檢測持續(xù)時間至少為10天，第7天開始測定。甲醛釋放量的測定每天1次，直至達到穩(wěn)定狀態(tài)。當測試次數(shù)超過4次，最后2次測定結(jié)果的差異小于5%時，即認為已達到穩(wěn)定狀態(tài)。最后2次測定結(jié)果的平均值即為最終測定值。如果在28天內(nèi)仍未達到穩(wěn)定狀態(tài)，則用第28 天的測定值作為穩(wěn)定狀態(tài)時的甲醛釋放量測定值。
采樣分析：
1.空氣取樣和分析時，先將空氣抽樣系統(tǒng)與氣候箱的空氣出口相連接。2個吸收瓶中各加入 25 mL蒸餾水，開動抽氣泵，抽氣速度控制在2L/min 左右，每次至少抽取100L空氣。
2.然后從每瓶吸收液各取10mL移至50mL容量瓶中，再加人10mL乙酰丙酮溶液和10mL乙酸銨溶液，將容量瓶放置于40℃的水浴中加熱15min，然后將溶液靜置暗處，冷卻至室溫(約1h)。在分光光度計的412nm處測定吸光度。
3.與此同時，要用10m蒸餾水和10mL乙酰丙酮溶液、10mL乙酸銨溶液平行測定空白值。吸收液的吸光度測定值與空白吸光度測定值之差乘以校正曲線的斜率，再乘以吸收液的體積，即為每個吸收瓶中的甲醛量。
4.將0mL，5mL，10mL，20mL，50mL和100ml的甲醛校定溶液分別移加到100mL容量瓶中，并用蒸餾水稀釋到刻度。然后分別取出10mL溶液，按上述方法進行光度測定分析。根據(jù)甲醛濃度(0~0.015mg/mL)吸光情況繪制標準曲線。斜率由標準曲線計算確定，保留四位有效數(shù)字。
5.兩個吸收瓶的甲醛量相加，即得甲醛的總量。甲醛總量除以抽取空氣的體積，即得每立方米空氣中的甲醛濃度值，以毫克每立方米(mg/m)表示。由于空氣計量表顯示的是檢測室溫度下抽取的空氣體積，而并非氣候箱內(nèi)23℃時的空氣體積。因此，空氣樣品的體積應通過氣體方程式校正到標準溫度23℃時的體積。
以上就是人造板及其制品中甲醛釋放量的測試方法，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
