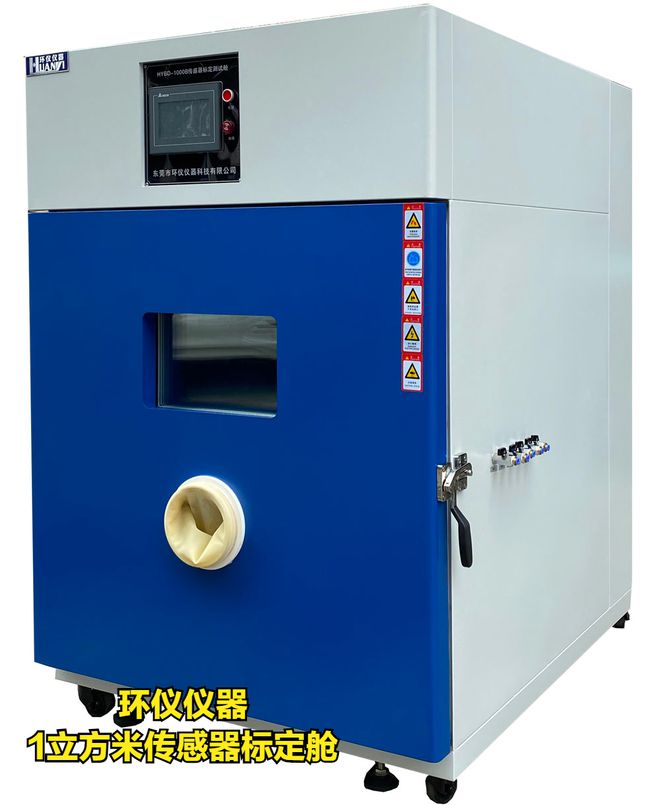

PM2.5傳感器標定艙的標定校準方法

PM2.5傳感器標定艙的標定校準有兩個方法，分別是：一是零點（ZERO）校準和二是跨度校準（SPAN）。所需設備：測試箱（房）、PM2.5測試儀、pm2.5采樣器，自動配氣系統、空氣凈化系統、電腦及配套測試軟件。

PM2.5傳感器標定艙的標定校準方法：

首先將變送器模塊通電老化24小時，使傳感器的輸出特性穩定。然后將模塊置于測試箱（房）內，將模塊插入測試座，測試座通過數據總線與電腦連接。

校準原理：

1.由于常規大氣中已經包含一定濃度的pm2.5（細顆粒物），特別是工廠區域各種顆粒的濃度更高，因此首先啟動空氣凈化系統對測試箱（房）中的氣體進行凈化，使用測試箱（房）的顆粒物濃度降到無限接近零點。

2.當pm2.5測試儀數據<1ug/m3并穩定2分鐘后，電腦將讀取各個模塊中傳感器的原始數據 （粒/L）并暫存于數據庫中。接下來停止空氣凈化裝置，設置好顆粒物采樣器及濃度后啟動自動配氣系統，當配氣濃度達到設定值并穩定2分鐘后記錄傳感器的數 據（粒/L）暫存于數據庫中。

3.由于pm2.5濃度（ug/m3）與傳感器讀數（粒/L）是非線性關系，而是近似指數關系，為了減小單片機的運算量，通過電 腦中配套的測試軟件計算出各種濃度下ug/粒值，生成表格后再寫入單片機EEPROM中。模塊中的單片機只需要通過查表即可讀出當前環境中的pm2.5顆 粒濃度。

至此，整個標定過程基本完成。如需要更精準的標定數據，可以采用多點、多次標定的方式。
