《GB/T 39997-2021 加油站埋地用熱塑性塑料復合管道系統》標準

《GB/T 39997-2021 加油站埋地用熱塑性塑料復合管道系統》是中國國家標準，它規定了適用于加油站埋地石油、燃氣等液體燃料輸送的熱塑性塑料復合管道系統的技術要求和試驗方法。

一、范圍：
本文件規定了加油站埋地用熱塑性塑料復合管道系統的術語和定義、材料、分類、工作壓力及壽命、要求、試驗方法、檢驗規則、標志和包裝、運輸、貯存。

本文件適用于加油站輸送液體燃油及其油氣的熱塑性塑料及其增強/復合型管材、管件或系統，包括:

-從儲油罐到加油機的正壓加油管道(采用潛油泵加壓)和負壓加油管道(采用自吸式加油機);
-從卸油口到儲油罐的卸油管道;

-通氣與油氣回收管道;

-防滲外套管道。

本文件不適用于液化石油氣管道。

二、試驗項目：
耐沖擊試驗、耐高低溫壓扁試驗、低溫耐穿刺試驗等。

三、試驗設備：

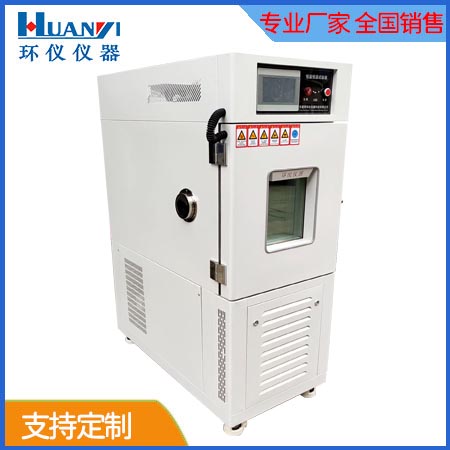

高低溫試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

耐沖擊試驗：

1.試樣在溫度為(-40±2)℃(T1級)或(-20±2)℃(T2級)條件下進行狀態調節至少16 h，取出后沖擊過程應在5min內完成。

2.將試樣放置在平板或“V”型底座上,使用質量為(0.5±0.03)kg，直徑為(50±1)mm半球狀沖擊錘，從高度(1.8±0.05)m落下，依次沖擊管材及每個管件的中心位置。

3.檢查試樣有無破裂現象，隨后進行靜液壓試驗和耐負壓試驗，檢查有無滲漏或塌陷現象。

耐彎曲試驗：

1.試樣在溫度為(-40±2)℃(TI級)或(-20±2)℃(T2級)條件下進行狀態調節至少16 h，取出后彎曲過程應在5min內完成。

2.最小彎曲半徑由制造商技術文件中給出，通常不大于20 dn，若試樣有自然彎曲，應以自然彎曲的相反方向進行試驗。

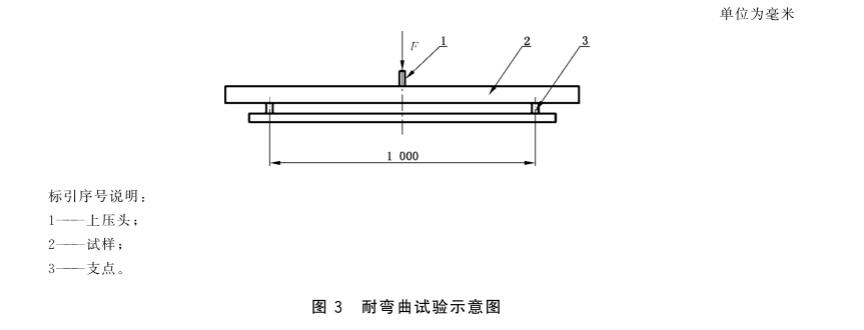

3.通過人工方式進行彎曲，或利用機械設備，如圖3所示將試樣放置在間距最小為1 000 mm的兩個支撐上，施加外力在試樣中心，產生撓度y并保持10 s。

這個標準的發布旨在確保加油站埋地用熱塑性塑料復合管道系統的安全、可靠和質量穩定。該標準適用于新建、改建和擴建的加油站埋地用熱塑性塑料復合管道系統的設計、制造和安裝。
