《GB∕T 4942-2021 旋轉電機整體結構的防護等級（IP代碼） 分級》標準

GB/T 4942-2021 是中國國家標準中關于旋轉電機整體結構的防護等級（IP代碼）分級的規范。其中，IP代碼是用于描述電氣設備防護等級的一種標準編號。

一、范圍：
本文件適用于旋轉電機外殼防護等級的分級。本文件規定了對外殼防護的要求，外殼在各個方面均應符合使用要求，且在正常使用條件下外殼的材料和加工工藝應能保證其性能符合本文件的要求。
本文件不規定電機防止機械損害的防護等級或潮濕(例如由凝露所引起的)、腐蝕性氣體、霉菌、蟲害等條件下的防護等級。
本文件也適用于防爆電機，但不規定電機在爆炸性氣體(粉塵、氣體)環境中運行的防爆類型，這些類型在IEC 60079系列文件中規定。

二、試驗設備：

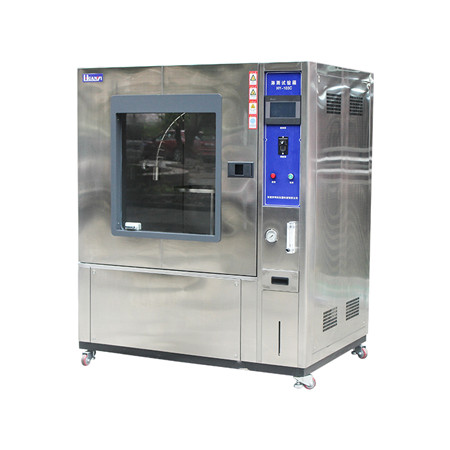

淋雨試驗箱、砂塵試驗箱

三、試驗要求（部分）：

a. 防塵試驗：
1. 試驗時，電機支承于試驗箱內，用真空泵抽氣使電機殼內氣壓低于環境氣壓。如外殼只有一個泄水孔，則抽氣管應接在專為試驗而開的孔上，但對在運行地點封閉的泄水孔除外。
2. 試驗是利用適當的壓差將箱內空氣抽入電機，如有可能，抽氣量至少為80倍殼內空氣體積，抽氣速度應不超過每小時60倍殼內空氣體積。在任何情況下，壓力計上的壓差應不超過2 kPa，如圖2所示。如抽氣速度達到每小時40 至60倍殼內空氣體積，則試驗進行至2h為止。
3. 如抽氣速度低于每小時40倍殼內空氣體積且壓差已達2 kPa，則試驗應持續到抽滿80倍殼內空氣體積或試滿8h為止。

b. 淋雨試驗：
1. 總流量應調整至每孔平均(0.067~0.074)L/min乘以孔數，總流量應以流量計測量。
2. 擺管在中心點兩邊各60°的弧段內布有噴水孔，并固定在垂直位置上。被試電機置于具有垂直軸的回轉臺上并靠近半圓擺管的中心。試驗時間至少為10 min。
3. 試驗時應裝上活動擋板。
4. 水壓調整到水流量為（10±0.5）L/min，壓力約為80 kPa~100 kPa。
5. 試驗時間按被試電機計算的表面積(不包括任何安裝表面和散熱片)每平方米為1 min，但至少為5 min
