為了實(shí)際工程對(duì)led進(jìn)行快速篩選和評(píng)價(jià)的需要，應(yīng)用高溫老化和光電性能測(cè)試的方法，對(duì)led燈具進(jìn)行了高溫老化試驗(yàn)并做了光電性能測(cè)試，分析其光電參數(shù)在老化過程中的變化情況。下面是主要試驗(yàn)研究過程。
試驗(yàn)設(shè)備：環(huán)儀儀器 led加速老化實(shí)驗(yàn)系統(tǒng)
配套工具：老化板、老化排線、老板電源、治具等
試驗(yàn)過程：

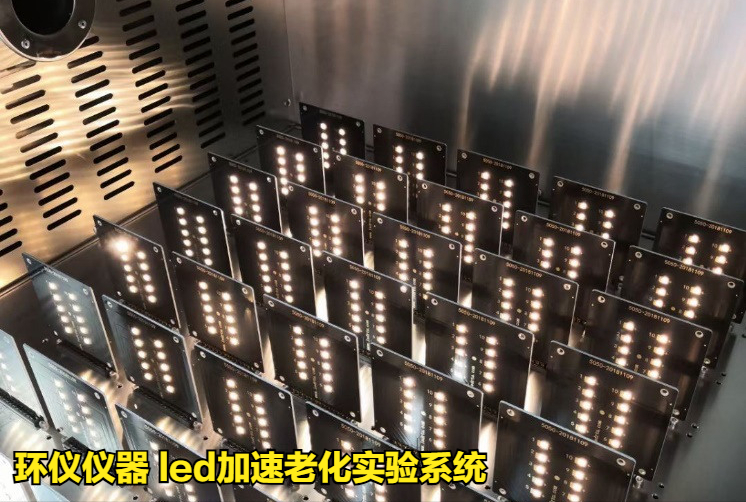

將LED燈鏈接老化排線，老化排線另一端插入老化治具的插槽上，放入老化試驗(yàn)室，加工作電壓，使其處于正常工作狀態(tài)，調(diào)節(jié)環(huán)境溫度設(shè)為55℃，測(cè)試時(shí)間為480h。在老化過程中，每48h測(cè)一次燈具的光電參數(shù)，以分析其光電參數(shù)變化情況，效果圖如下。
試驗(yàn)結(jié)果：

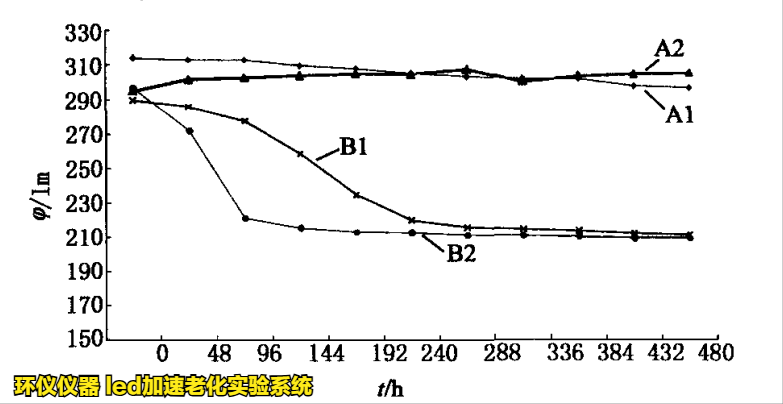

通過對(duì)兩種不同結(jié)構(gòu)的藍(lán)光IED燈進(jìn)行高溫老化試驗(yàn)，測(cè)量老化過程中燈具的光電參數(shù)，分析其光衰變化情況。燈具在老化過程中光通量(φ)變化下圖所示:
從上圖LED燈光通量變化情況可以看出，兩種LED投光燈的初始值差別不是很大，光通量集中在285~315lm。總體來說，A型燈具光通量變化幅度較小，燈具A1光通量呈逐漸下降趨勢(shì);燈具A2初期光通量有上升趨勢(shì)，在240~384h出現(xiàn)小幅波動(dòng)，后逐漸趨于平穩(wěn)。
相對(duì)A型B型燈具光通量衰減較大，從老化開始，B型燈具光通量呈大幅度衰減，在老化240h后逐漸趨于平穩(wěn)，接近210lm，相對(duì)于初始接近2901m的光通量衰減了四分之一多。
以上就是對(duì)藍(lán)光LED的老化試驗(yàn)研究，如有試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
