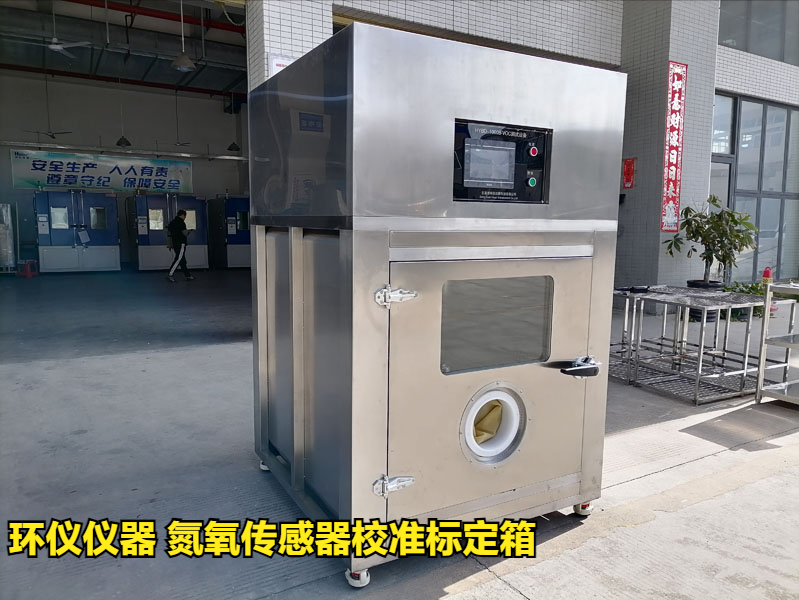

氮氧傳感器校準標定箱設計要求

氮氧傳感器的生產過程中，需要按要求進行標定，這就需要有專門針對氮氧化物傳感器的標定裝置，一般來說，我們可以用氮氧傳感器校準標定箱來實現氮氧傳感器的批量標定。下面是有關氮氧傳感器校準標定箱的設計要求。

氮氧傳感器校準標定箱設計要求：

1. 標定箱：主要為304不銹鋼，根據標定傳感器數量不同，可以設置一個或多個測試孔。

2. 入口管路設計：入口管路的一端用于連接外部標準氣瓶，另一端與穩壓腔體的進口相連。管路上依次裝有高壓氣壓表、調壓閥、氣壓表和手動閥。

3. 穩壓腔體配置：穩壓腔體上設有氮氧傳感器接口、溫度傳感器接口。

4. 出口管路布局：出口管路分成兩條支路。

5. 穩壓腔體材料與形狀：穩壓腔體優選為不銹鋼結構，呈圓柱形，直徑100mm，高度200mm，壁厚6mm。

6. 傳感器控制模塊：其中包括電源模塊、氮氧傳感器、氧傳感器、溫度傳感器和傳感器通訊解析模塊（如CAN通訊解析模塊）。電源模塊為12V/24V雙電壓直流電源模塊，并與上述傳感器及通訊解析模塊電連接。

7. 氣管規格與溫度傳感器類型：主管道采用內徑為6mm和8mm的特氟龍氣管。溫度傳感器為K型熱電偶傳感器。

氮氧傳感器氮氧傳感器校準標定箱，具有結構設計合理巧妙，功能完善，穩定性好，方便實現批量標定，且能夠適應多種氣體傳感器標定檢測(適用范圍較廣，經濟成本低)等諸多方面的技術優勢。
