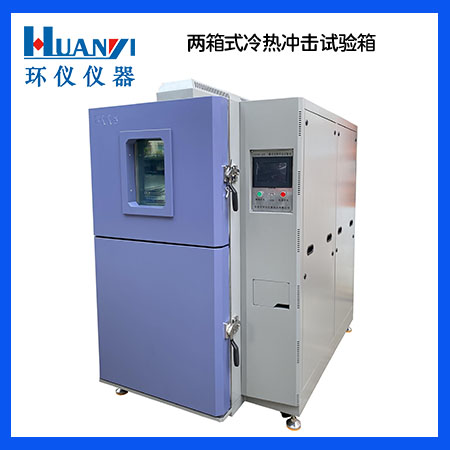

冷熱沖擊試驗箱兩廂式具備了高溫區和低溫區，可進行溫度交互沖擊，下面對兩箱式冷熱沖擊試驗箱設備結構布局以及內部材料做個簡單介紹，從結構上來認識一下冷熱沖擊試驗箱。
1.結構布局：試驗箱的結構為整體式設計，前方為試驗區，后方為制冷機組，電器控制箱及吊籃升降控制裝置安裝在設備右側位置。

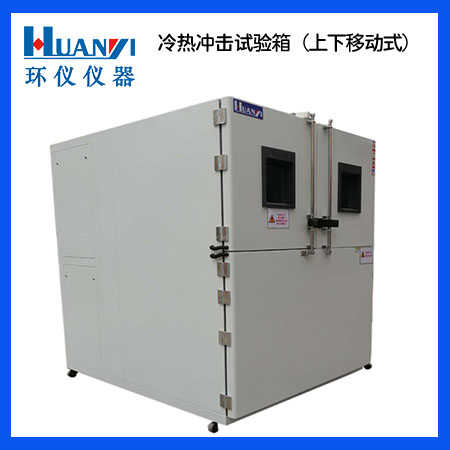

底部安裝移動腳輪及定位腳，高溫室與低溫室上下結構或者左右結構，可快速移動吊籃實現溫度快速交變，同時占地面積較小節約使用場地。
2.設備外殼：采用高品質不銹鋼或采用冷軋鋼噴烤漆，烤漆外觀更為美觀大方。
3.保溫材料：采用保溫效果更明顯的氯基甲酸乙醋泡沫絕緣體材料，這種材料具有耐高溫高密度的特點。
4.測試區材料：采用SUS304#不銹鋼，經過高精度數控設備切割加工后彎折成型，接縫處采用氬弧焊接打磨拋光處理，精美大方。
5.斷熱層：高溫區與低溫區間采用加厚保溫層斷熱，吊籃移動孔連接板采用環氧樹脂板斷熱。
6.吊籃：吊籃由底部隔熱端蓋板，中間樣品放置框架，頂部隔熱端蓋板，配重塊，吊籃提升鏈條等幾個部分組成。
其中吊籃采用SUS304#不銹鋼制作，上下端蓋內嵌入耐高溫玻璃纖維棉，進行隔熱處理，有效防止溫度互傳影響制冷效果。
為了不阻擋氣流循環，樣品架框采用可調節間距與網孔板結構，縱向設置樣品架高度調節分度架，保證箱內溫度均勻性。同時在吊籃底部端蓋內鑲嵌配重塊，確保低溫試驗有良好的密封性。
7.獨立箱門：高溫區和低溫區為單開門設計，可以單獨開門。
8.防爆把手：硅膠密封條，保證箱門密封不泄漏。
9.空氣循環風道：高溫熱空氣由循環風機攪拌均勻后經過出風口百葉窗調節風向均勻的通過吊籃樣品區然后從回風口回收，強制熱風循環。
低溫沖擊時，冷空氣由循環風機攪拌均勻后經過出風口百葉窗調節風向均勻的通過吊籃樣品區然后從回風口回收，強制冷空氣循環。
高溫區及低溫區氣流循環系統獨立，中間通過吊籃切換，將吊籃在高溫區和低溫區之間通過氣缸往復推動，從而達到溫度快速交變和室內溫度均勻分布。
10.控制面板：采用原裝進口TEMI觸摸式可編程控制器，控制器操作簡單，通俗易懂。
11.配電控制柜：總電源斷路器，控制器，配電板，散熱風機，超溫保護器，氣缸，空氣壓力保護器等。
