蓄冷式溫度沖擊試驗箱的制作

蓄冷式溫度沖擊試驗箱可以檢測產品在短時間內，因熱脹冷縮所引起的化學變化或物理傷害。觀察產品試驗前后的變化，判斷性能是否符合要求。

下面，我們來看看環儀儀器蓄冷式溫度沖擊試驗箱的制作案例：

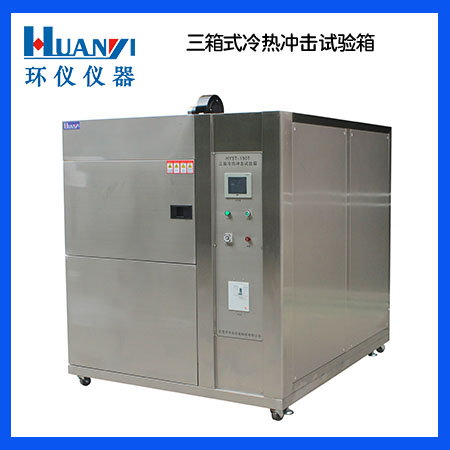

1.蓄冷式溫度沖擊試驗箱，整體包括底座、電機箱門、試驗箱門、觀察窗、機箱體、控制器、指示牌、操作按鈕、散熱箱門、散熱網、電動機、通風扇、進風口、攝像頭、出風口、試驗槽、第一隔板、第一電動推桿、高溫槽、第二電動推桿、第二隔板、低溫槽、制冷機和制熱機。

2.機箱體的底部安裝有底座，機箱體的一側安裝有電機箱門，電機箱門的頂部安裝有試驗箱門，試驗箱門上開設有觀察窗，試驗箱門的一側安裝有控制器，控制器上安裝有指示牌和操作按鈕，機箱體的另一側安裝有散熱箱門，散熱箱門上安裝有散熱網，機箱體的頂部內側安裝有電動機。

3.電動機的底部安裝有通風扇，機箱體的底部內側開設有高溫槽，高溫槽的一側安裝有制熱機，高溫槽的一側安裝有第一電動推桿，第一電動推桿的頂部與第一隔板連接，第一隔板的上方開設有試驗槽，試驗槽的一側開設有出風口。

4.試驗槽的頂部內側安裝有攝像頭，試驗槽的頂部開設有進風口，試驗槽的另一側開設有低溫槽，低溫槽的底部安裝有制冷機，低溫槽的頂部安裝有第二電動推桿，第二電動推桿的一側安裝有第二隔板，控制器電性連接電動機、攝像頭、第一電動推桿、第二電動推桿、制冷機和制熱機。

5.攝像頭采用高清攝像頭，控制器為一種TEMI880控制器，散熱箱門與散熱網通過螺栓固定，機箱體與電機箱門、試驗箱門和散熱箱門通過液壓鉸鏈連接。

制作原理：

通過操作控制按鈕，制冷機進行制冷，對試驗樣品進行常溫沖擊試驗，電動機帶動通風扇，促使試驗槽的溫度快速達到常溫，這樣溫度在變化時會更加直接，對試驗體造成的沖擊也更加明顯，便于減少溫度傳遞的損耗；試驗過程中，通過觀察窗4可以觀察到試驗體在沖擊試驗中的具體變化。
